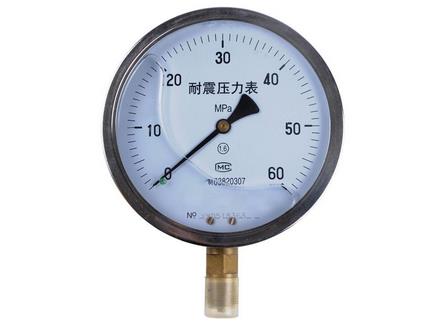

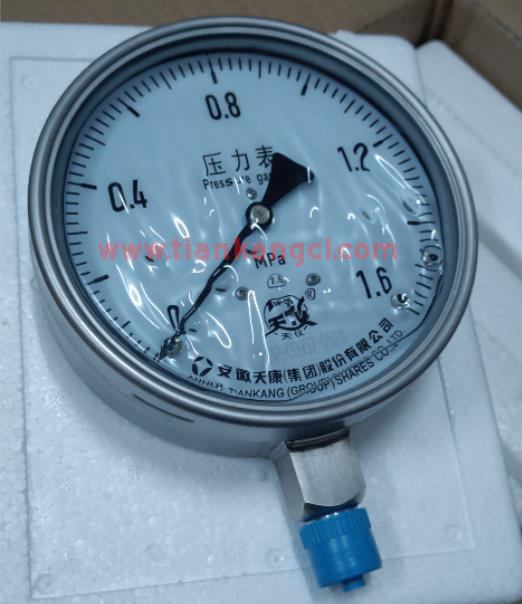

天康耐震壓力表,YN-150不銹鋼耐震壓力表
天康不銹鋼耐震壓力表YN-150，安徽天康YN-150壓力表是在普通壓力表的基礎上添加了阻尼液以達到耐震的效果，從而極大地提升了壓力表的穩定性。防震壓力表具有良好的防震性能。它特別適用于在強烈的機械振動和強烈的介質壓力脈動的情況下測量，沒有爆炸危險，沒有結晶，沒有凝固，并且對銅和銅合金沒有腐蝕的液體，氣體或液體。蒸汽的壓力。指示燈穩定，讀數清晰。安徽天康YN-150不銹鋼耐震壓力表廣泛用于重型機械，礦山，石油，化工，冶金，電力等部門。
天康YN-150不銹鋼耐震壓力表技術參數
|
型號 |
YN-50 |
YN-60 |
YN-100 |
YN-150 |
|
公稱直徑 |
Φ50 |
Φ60 |
Φ100 |
Φ150 |
|
接頭螺紋 |
M10×1 |
M14×1.5 |
M20×1.5 |
|
|
精度等級 |
2.5 |
1.6 |
||
|
測量范圍 （MPa） |
真 空：-0.1～0 壓力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 壓 力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
|||
|
公稱直徑φ60、φ100有0～100MPa；φ150有0～100MPa、0～160MPa |
||||
|
使用環境條件 |
溫度：-5℃～55℃；-25℃～55℃ |
|||
|
安裝型式 |
徑向無邊；徑向后邊(T)；軸向前邊(ZQ)；軸向無邊(Z) |
|||
|
抗振等級 |
V·H·4 |
|||
天康耐震壓力表產品外形尺寸
|
型號 |
外形尺寸 |
|||||||
|
A |
B |
C |
D |
d0 |
d1 |
d2 |
M |
|
|
YN-50 |
|
|
|
|
|
|
|
M10×1 |
|
YN-50Z |
|
|
|
|
|
|
|
M10×1 |
|
YN-60 |
57 |
32.5 |
14 |
Φ60 |
|
|
Φ5 |
M14×1.5 |
|
YN-60T |
57 |
32.5 |
14 |
Φ60 |
Φ5 |
Φ75 |
Φ5 |
M14×1.5 |
|
YN-60Z |
57 |
32.5 |
|
Φ60 |
|
|
Φ5 |
M14×1.5 |
|
YN-60ZQ |
45 |
32.5 |
|
Φ60 |
Φ5 |
Φ75 |
Φ5 |
M14×1.5 |
|
YN-100 |
89 |
44 |
17 |
Φ100 |
|
|
Φ6 |
M20×1.5 |
|
YN-100T |
89 |
44 |
17 |
Φ100 |
Φ6 |
Φ118 |
Φ6 |
M20×1.5 |
|
YN-100Z |
83 |
44 |
34 |
Φ100 |
|
|
Φ6 |
M20×1.5 |
|
YN-100ZQ |
68 |
44 |
34 |
Φ100 |
Φ6 |
Φ118 |
Φ6 |
M20×1.5 |
|
YN-150 |
113 |
53 |
22 |
Φ150 |
|
|
Φ6 |
M20×1.5 |
|
YN-150T |
113 |
53 |
22 |
Φ150 |
Φ6 |
Φ165 |
Φ6 |
M20×1.5 |
|
YN-150Z |
90 |
53 |
55 |
Φ150 |
|
|
Φ6 |
M20×1.5 |
|
YN-150ZQ |
69 |
53 |
55 |
Φ150 |
Φ6 |
Φ165 |
Φ6 |
M20×1.5 |
天康不銹鋼耐震壓力表YN-150結構原理
耐震壓力表由壓力引導系統（包括接頭，彈簧管，限位螺釘等），齒輪傳動機構，指示裝置（指針和刻度盤）組成 ）和外殼（包括表殼，表蓋，手表玻璃等）。 殼體為氣密結構，殼體中填充有阻尼液（通常為硅油或甘油），該阻尼液可以抵抗工作環境的振動并減少中壓的脈動。
天康不銹鋼耐震壓力表用法
耐震型天康壓力表適用于劇烈振動的環境，可以承受介質的脈動，沖擊和突然卸載，指示器穩定清晰。 它廣泛用于機械，石油，化工，冶金，采礦，電力和其他部門，以測量非腐蝕性介質對銅和銅合金的壓力。
天康耐震壓力表YN-150特征
壓力表依靠阻尼油的內部填充和輔助緩沖裝置等措施具有良好的耐震性能。 它適用于被測介質的壓力具有強烈的脈沖變化或壓力沖擊，并且在生產過程中經常突然卸載的場合，以及環境振動較大的場合。 該儀表可以測量氣體和液體脈動壓力的平均值，并克服了介質的強脈沖和環境振動所造成的損害，從而確保了讀數的準確性。
不銹鋼耐震壓力表使用注意事項
- 工作環境溫度為-40?70℃，相對濕度不超過80％。 如果它偏離正常工作溫度20±5℃，則必須將其包括在附加溫度誤差中。
- 必須垂直安裝，并力爭與測量點保持同一水平。 如果差異太大，則包括由液柱引起的附加誤差，因此在測量氣體時無需考慮。 在安裝過程中，請堵塞表殼后部的防爆口，以免影響防爆性能。
- 正常使用中的儀器的測量范圍：在靜壓力下，它不應超過測量上限的3/4，并且在波動下，它不應超過測量上限的2/3。 在上述兩種壓力情況下，大型壓力表的最小測量值不應低于下限的1/3，并且在測量真空度時使用真空部分。
- 如果指示器指針發生故障，內部零件松動或發生故障等，則應由制造商進行大修或修理。
- 應避免振動和碰撞，以免造成損壞。
- 訂購時請注明：儀器的型號和名稱； 儀器的測量范圍； 儀器的準確度等級與正常包裝要求等不符。
- 根據用戶要求進行特殊設計。
